无玻璃钢填料喷雾废气吸收净化塔

无玻璃钢填料喷雾废气吸收净化塔

时间:2019-10-4 分享到:

1、无填料喷雾吸收净化塔脱硝效率高,可达88-98%,可确保烟气排放满足地区超净排放标准;

2、技术成熟牢靠很好,煤质、机组负荷习惯规模广。

3、还原剂多样,安顿方式多样,后期维护方便;

4、模块化标准规划,整体与细节规划并重,力求精确规划;

5、体系全自动化,设备及保护简洁。

脱硫塔8

吸收、净化塔广泛使用于各种砖厂,化工、电工电子、铜锌冶炼、工业出产等多种范畴的气体吸收、净化工艺,其结构方式多种多样,使用较多的是填料塔及板式塔,此种塔型因塔内部有填料及塔盘,存在着阻力大、造价高、整理及保护管理作业量大等不足。

本塔中无填料及气液交流塔盘等汽液交流设备,选用专利雾化器进行液体雾化,使汽液彻底饱满触摸。此种塔处理的首要有害气体为硫酸雾、盐酸雾、铬酸雾、硝酸雾、磷酸雾、氢氟酸雾、氯化氢、氟化氢、硫化氢、氰化氢等高污染行业的污染废气进行吸收、净化处理,达到废气处理要求,其作用比传统的填料塔和板式塔均有较大优势。

脱硫塔11

二、无填料喷雾吸收净化塔作业原理和特点

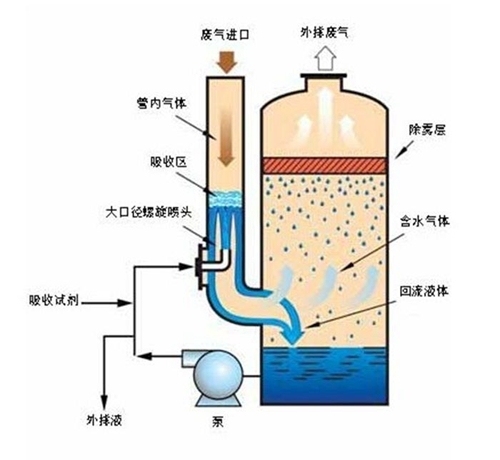

无填料喷雾吸收净化塔体外部的废气进入塔体内的气体散布器,经气体散布器散布后气体向塔上方行走,在行走的过程中,遇到被雾化器雾化的液体,气液进行彻底饱满触摸并进行物理吸收或化学反应,中和或吸收后的液体进入贮液箱,并由水泵抽走,中和或吸收后的达标气体则通过除雾器除雾后排入大气中。

三、无填料喷雾吸收净化塔结构及特色

其结构包含塔体、气体散布器、雾化器、液体再散布器、除沫器以及自控外表元器件。

四、无填料喷雾吸收净化塔特色:

脱硫塔13

1、不必填料及气液交流塔盘,系统阻力小,降低了风机功率,节省能耗;

玻璃钢充沛;

3、因本塔选用雾化上喷,使液体与气体交流时,经过上下两上行程的交流,延长了一倍的交流时间;

4、因本塔省去了填料及塔盘,也很省去了填料及塔盘支架等支撑设备及装拆填料的人孔等,既为出产减少了工艺,又减轻了塔体的分量,使装置及基础变得简单化,节省了投资。

5、本塔塔体为玻璃钢整体环绕的圆筒型塔体,无分段衔接法兰,强度高、无渗露危险。

6、本塔可配备气体在线分析仪、PH操控计、差压变送器、压力传感器、流量传感器、电导率仪、液位操控计、电磁阀、变频器及操控柜等组成的操控系统,以上操控情况均以数字方式显示在显示器界面上,使管理人员一目了然,并有故障报警,便于管理与保护。

7、选用专利雾化器,雾化喷嘴将液体彻底雾化,气液交流面积大,吸收、净化充沛;

8、酸雾净化塔为玻璃钢整体环绕的圆筒型体,无分段衔接法兰,强度高、无渗漏危险。

脱硫塔15
脱硫塔19
